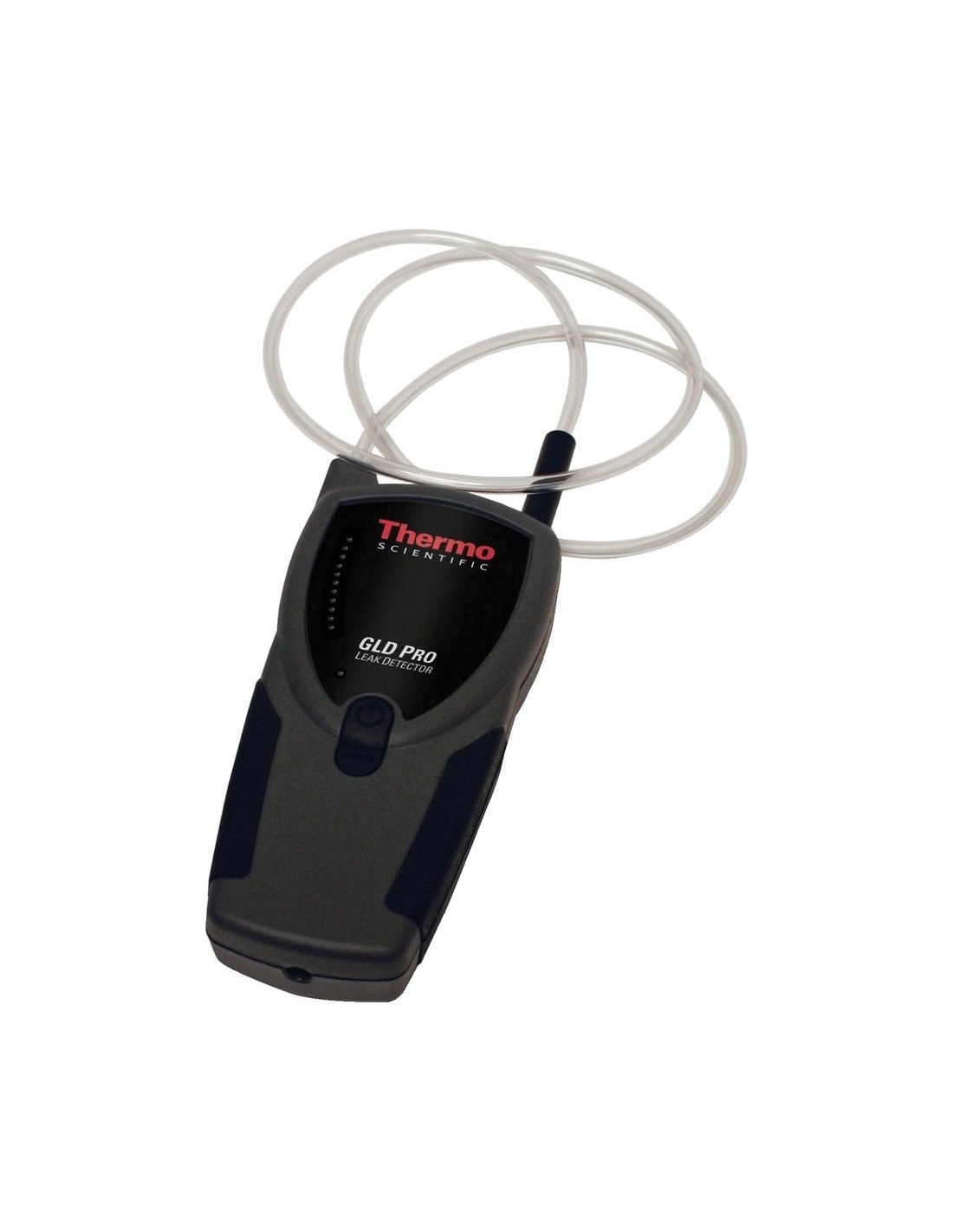

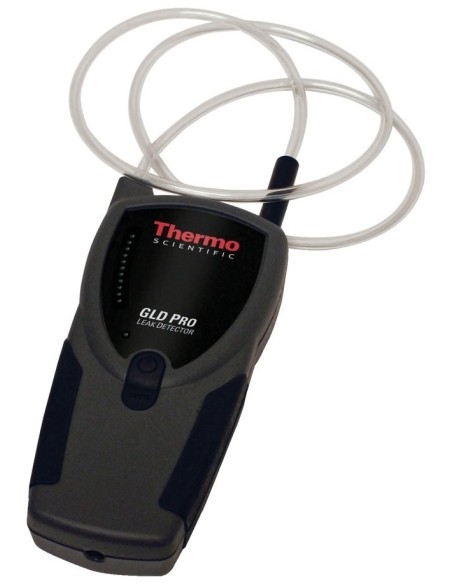

Rilevatore gas Elio

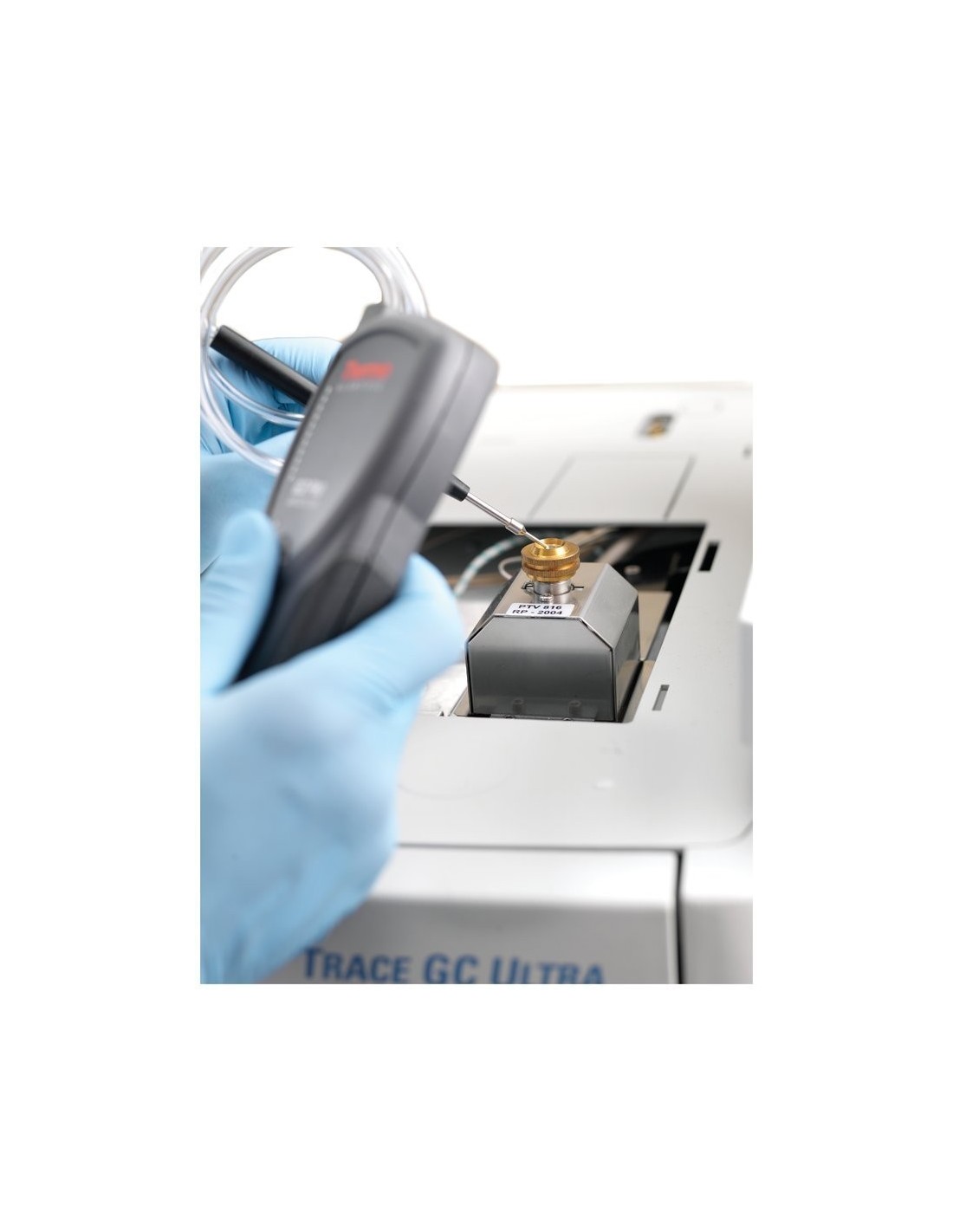

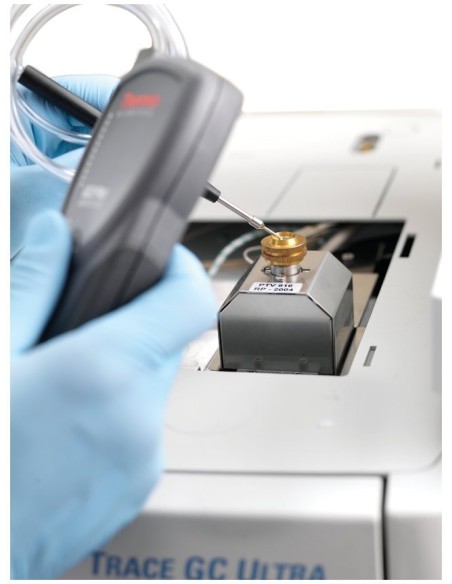

Il rilevatore di perdite di Gas GLD è specificamente progettato per l'utilizzo con i sistemi di gascromatografia (GC).
Rileva piccole perdite di qualsiasi gas con una conducibilità termica differente dall’aria. L'entrata del gas di riferimento aspira aria ambiente per confrontarla con aria aspirata nella sonda campione. La
perdita è indicata da un display sia con luce LED sia con allarme acustico.

Principio di funzionamento

La misurazione del rilevatore di perdite si basa sul confronto di conducibilità termica tra l'aria e la sonda aria di riferimento. Il dispositivo impiega una tecnologia a doppio termistore che misura il rapporto tra [sonda] :[riferimento] valori di scambio termico e visualizza i risultati su scala LED. In condizioni operative ideali, un rapporto di 1:1 indica campioni di aria identici sia per [sonda] e [riferimento], e quindi nessuna perdita è presente.

L’Analisi Duale è realizzata con resistenze posizionate in camere di flusso separate (figura 1 a sinistra).
I flussi di aria di prova e aria di riferimento sono contemporaneamente monitorati per conducibilità termica. Le differenze nella composizione dell'aria sono indicate da differenze nelle correnti dell’ elemento riscaldatore (Figura 1 a destra).

Una piccola risposta segnalata da un solo LED rosso o giallo, causata da lievi differenze di temperature e/o umidità tra l'ingresso di riferimento e la punta della sonda, è generalmente insufficiente per identificare positivamente una perdita di gas. Piccole e moderate perdite sono indicate in modo affidabile con quattro luci LED rosse, le perdite maggiori sono indicate con tutte le luci dei LED rossi o le luci dei LED gialli accese ed è udibile l’allarme continuo.
